エンジンスワップ用にエアクリーナー作ったぞ

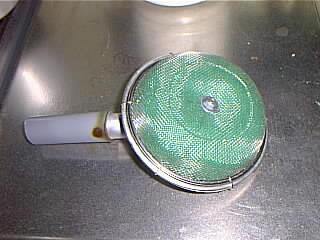

上から見たとこ

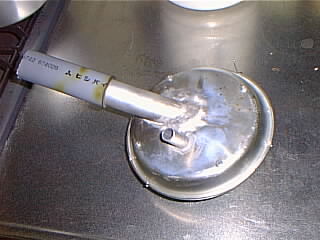

裏から見たとこ

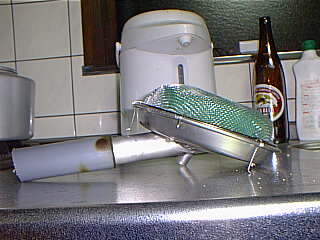

横から見たとこ

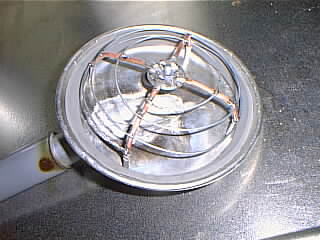

カバー外したとこ

材料

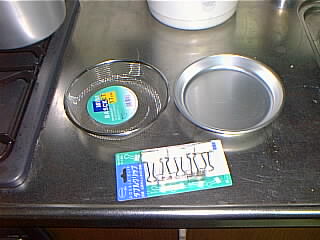

１００円ショップで手に入るもの

　　18ｃｍジュラルミン皿

　　17ｃｍステンレスざる

　　Ｗクリップ中　　<---　これが大変役立つのです

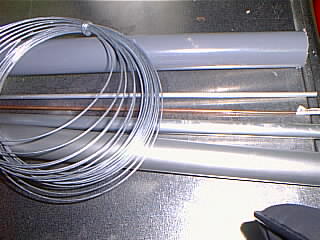

ホームセンターで手に入るもの

　　φ32、φ15、φ5アルミパイプ

　　φ３　アルミ棒

　　φ4　銅パイプ

　　ＶＰ３０　塩ビパイプ

　　φ4　リベット（ハンドリベッター用短い方が良い）

　　Ｍ６　ボルト、ナット、ワッシャ（ワッシャは大きな物を、私は二重で使った）

　　アルミ硬ろう、フラックス

　　半田

カーショップで手に入るもの

　　ＨＫＳパワーフロー用フィルターφ150

作り方

　　φ３２アルミパイプを斜めにカット（省スペースのため斜めに）

　　ジュラルミン皿に穴を開ける（切り口折り返した方がろう付け楽）

　　フラックス塗って硬ろうで付ける（良く磨いてね、皿穴開きやすいので注意）

　　同様にしてφ15アルミパイプも付ける（ブローバイ用）

　　銅パイプにφ３アルミ棒を入れる（つぶれ防止）

　　ワッシャに銅パイプ、ボルトを半田付け（肌分かれしやすいので良く磨く）

　　銅パイプを皿状に曲げる（ざるに合わせて形整えてね）

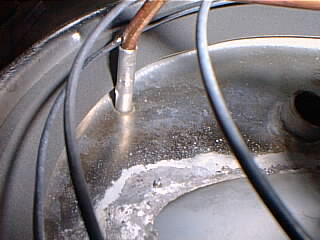

　　先端にφ５アルミパイプを付け電工ペンチでかしめる（写真参照）

　　ジュラルミン皿にφ４に穴を開け裏からリベットを打つ（写真参照）

　　（リベットは引っ張りすぎない事、残った棒はニッパで切る）

　　針金を螺旋状巻いて半田付け（これが骨格ね）

　　フィルタとざるとワッシャをかぶせナットでしめる

　　フィルタのはみ出したのは−ドライバーで突っ込もう

　　Ｗクリップのとっての金具の片足を切る（くびれたところを切る）

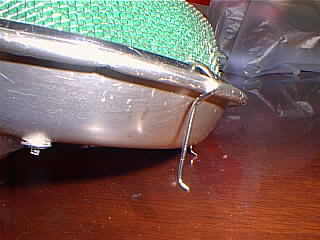

　　これをクリップ代わりに皿をざるを止める（写真参照）

　　（どうやって止めるか悩んだのよね、これアイデア賞物？）

　　最後にＶＰ３０塩ビパイプをあぶって差し込む（φ３２じゃ小さいから）

反省

　　アルミのろう付け難しいのよね

　　皿に穴開けちゃいました

　　ブローバイのパイプはφ３２アルミパイプに付けた方がいいです

　　皿やおいのでパイプ付けてたら曲がります

　　今回は半田使ったけど強度がいまいちなので銅ろうか銀ろうのほうがいいかも

　　加工は難しくなるけどステンレス皿使うと丈夫なものができるかも

　　パイプはピカピカポールの布団用がφ４０だからいいかも
